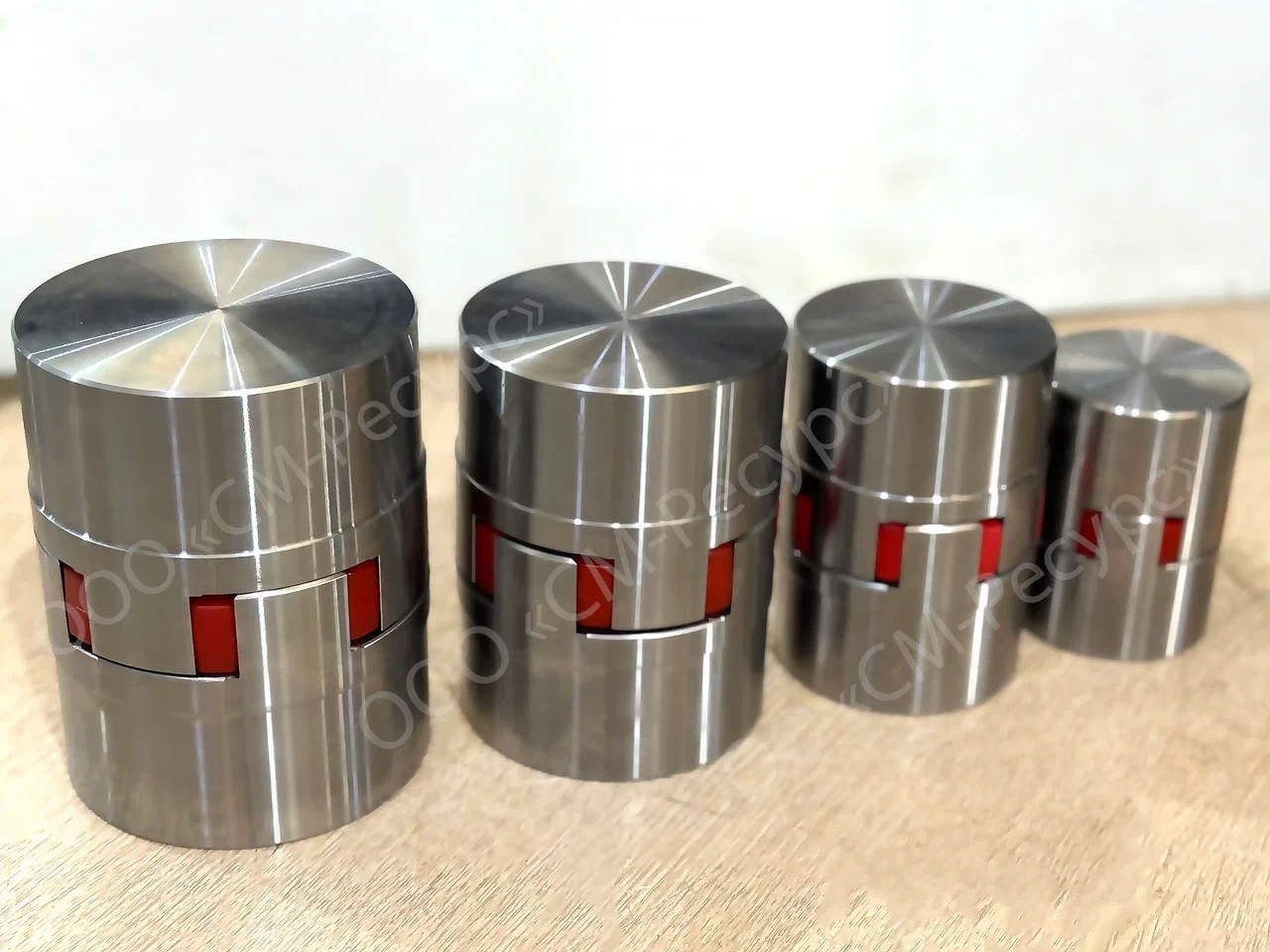

Муфты кулачковые DIN, GE, Rotex

Кулачковые муфты — приспособления для присоединения валов и передачи крутящего момента между ними. Их собирают из двух полумуфт, между которыми расположены прямоугольные или трапециевидные кулачки. Кулачки одной из половин вставляются в ответные впадины на другой половине. Такие муфты передают не только вращательное, но и поступательное движение.

Компания “СМ-Ресурс” занимается изготовлением кулачковых муфт — аналог DIN, GE и Rotex. Мы производим детали этого типа по стандартным техническим характеристикам и по чертежам заказчика. По каталогу можно купить кулачковую муфту в готовом виде, оформить заказ на выпуск одного опытного изделия, приобрести крупную партию деталей.

Виды

Кулачковые муфты аналог Rotex (Ротекс) относятся к категории упругих, нивелируют смещения присоединяемых механизмов по оси, под углом и в радиальном направлении. Упругим элементом выступает полиуретановая звездочка, которая находится между кулачками, принимает на себя ударную нагрузку и нейтрализует колебания. На нашем сайте можно заказать муфты аналог Ротекс в стандартном исполнении, с зажимами, резьбой, шлицами, фланцем.

Кулачковые муфты DIN передают крутящий момент между механизмами, которые могут немного смещаться вдоль оси или под углом. Они изготовлены из нержавеющей стали C45, а упругий элемент — из полиуретана. Обозначение DIN говорит о производстве этих изделий по одноименному немецкому стандарту. Он определяет размеры и характеристики кулачковых муфт, используемых в приводах насосов, компрессоров, конвейеров и других машин и механизмов.

Кулачковые муфты GE аналогичны муфтам Rotex, доступны в каталоге в различных типоразмерах. Они отличаются друг от друга совместимостью с валами, максимальным крутящим моментом и рядом других характеристик. Муфты GE востребованы в машиностроении, судостроении, энергетике, горнодобывающей промышленности.

Профиль кулачков бывает прямоугольным и трапециевидным. Трапеции бывают симметричными и асимметричными. Кулачки-прямоугольники передают большой крутящий момент, нуждаются в точном позиционировании муфт. Кулачки-трапеции вращаются только в одном направлении без реверса, не требуют точного расположения муфты.

Преимущества

К плюсам деталей этой категории можно отнести:

• Небольшие размеры и легкость, позволяющие устанавливать муфты Ротекс, DIN и GE в приводных механизмах, которые работают в ограниченном пространстве.
• Передачу значительного крутящего момента. Муфты в таком исполнении совместимы с мощными приводными узлами.
• Приемлемую цену кулачковой муфты при ее изготовлении по стандартным параметрам.
• Эффективную компенсацию смещений. Полиуретановые звездочки в конструкции муфты нейтрализуют маленькие радиальные и угловые смещения между присоединенными механизмами. Это защищает оборудование от раннего износа и внезапного выхода из строя.
• Низкую инерционность.
• Демпфирование ударной и вибрационной нагрузки. Полиуретановые вкладки гасят механические воздействия, которым подвергается приводная система. Это повышает ее надежность, защищает от поломок.
• Малое количество запчастей в составе. Кулачковая муфта состоит всего из нескольких деталей, которые не доставляют проблем при монтаже и техническом обслуживании.
• Простоту монтажа и демонтажа.
• Работу без люфта при запуске и остановке оборудования.

Чтобы выбрать кулачковые муфты, необходимо узнать тип привода, диаметр вала, максимальный крутящий момент, скорость и ускорение вращения, температурный диапазон. Наш менеджер проведет бесплатную обзорную консультацию по ассортименту приводных кулачковых муфт DIN, GE и Ротекс, поможет выбрать изделия под задачу. Заказать изготовление и доставку запчастей можно по телефону +7 (932) 308-98-78 или по электронной почте zakaz@sm-resurs.ru.
